1、概述

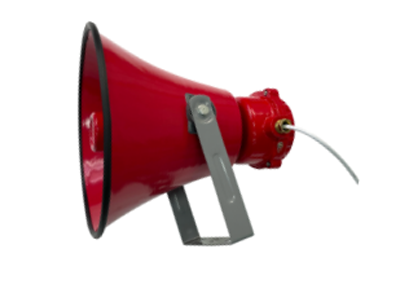

防爆消防广播/报警扬声器AFT-LB-01是采用隔爆设计。为隔爆型消防广播报警扬声器。安装于易燃易爆场所的公共区域，用于扩音和传递远距离声音和报警。AFT-LB-01B型内设报警扩音系统任何时候加DC24V就可自动转换报警。

防爆消防广播/报警扬声器结构设计合理，造型美观，有效抵御灰尘污染和潮湿空气影响。本产品符合GB3836.1—2000《爆炸性环境用防爆电气设备通用要求》，及GB3836.2—2000《爆炸性环境用防爆电气设备隔爆型“d”》标准，粉尘防爆 GB12467.1-2000可燃性粉尘环境用电气设备第1部分：用外壳和限制表面温度保护的电气设备，外壳防护等级IP65，GB/T 14048.1 低压开关设备和控制设备总则要求。

防爆等级达到ExdⅡCT6/DIP A21 TA，T6，适用于石油化工、油库，1区、 2区和粉尘易燃易爆场所， 21区、22区火灾的人工辅助报警，并经国家指定的检验单位检验合格。并取得了防爆合格证书。                           2、主要技术参数

     2.1、防爆标志：ExdⅡCT6/DIP A21 TA，T6    IP66
     2.2、湿度范围：小于95％
     2.3、大气压力：80～110KPa 、
     2.4、音频电压： 70V- 120V
     2.5、功率： 3-60W

     2.6、报警电压：DC24V  电流：500mA

     2.7、声响：120db

     2.8、频响：100HZ—10KHZ

     2.9、环境温度：±40

     2.10、外形尺寸：φ360×H350

3、安装及使用方法

     3.1、安装方式电缆和钢管布线。根据现场情况M6膨胀螺钉或M6螺钉通过安装口将防爆外壳向上固定在顶棚或揽槽，管架上，连接电缆外径为φ6-8mm的橡塑电缆，电缆的防爆进线口为M22X1.5螺纹，可与镀锌护管线BNG15X700防爆挠管连接，也可用防爆封口螺帽锁紧。

 3.2、电缆用外径φ8㎜两芯橡胶电缆与控制器连接，“15AB型用四芯”芯线截面积根据总线扬声器数量而定。进线口M22×1.5封口防火帽与橡胶圈压紧电缆。

  4、接线：打开防爆腔将电缆穿过防火帽、平垫、橡胶圈、进线口引入，电缆线按图接至接线端子上，接好内外接地线，盖好上盖。

     5、布线要求：要求线间、线与大地间绝缘阻抗大于10MΩ， 总线回路电阻小于20Ω。
     6、开通调试：在确保线路连接准确无误的情况下方可上电开通调试，对扬声器上电后，正常时，声音洪亮，无杂音。15AB型送DC24V会自动转换报警，停止24V会自动转换广播状态。

7、注意事项
     7.1、严禁在易燃易爆场所带电拆卸。
     7.2、安装时不要损伤防爆面，并保持清洁。防爆面紧固螺钉应均匀拧紧， 注意防爆面不要夹杂导线或其它异物。
     7.3、长期使用要定期检测性能是否完好， 如失效或损坏时要由专业人员及时进行维修。

     7.4、长期使用要定期清洁，用湿布檫拭，以防静电。
